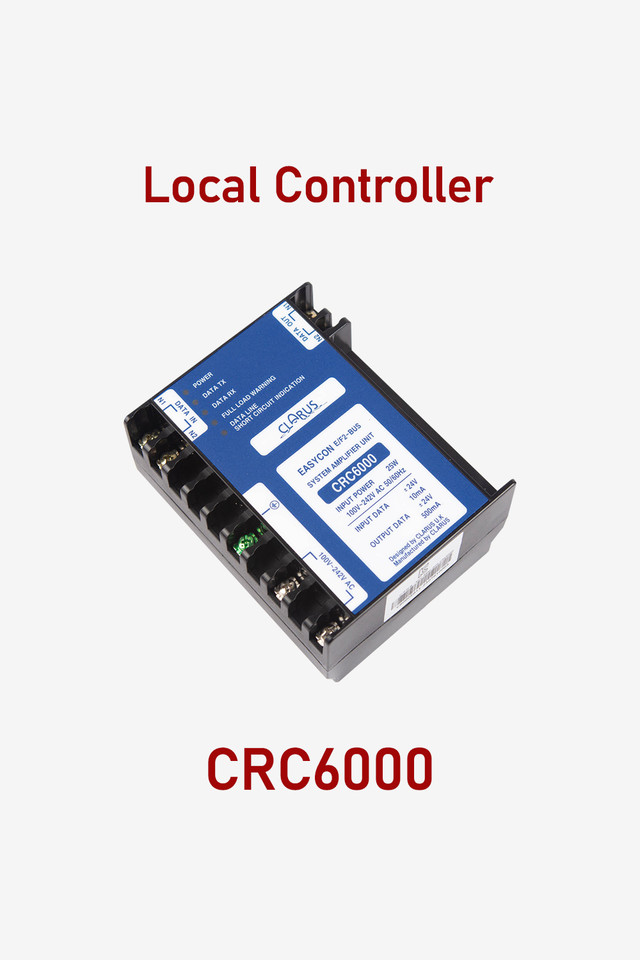

· E/F2-BUS를 이용한 조명제어 시스템에서 Controller의 원격 제어거리를 간편하게
연장할 수 있습니다.
| 정격입력전압 | 100 ~ 242Vac, 50/60Hz, 150mA |
| 소비전력 | 25W |
| 신호소비전류 | ±24Vac, 10mA |
| 신호출력용량 | ±24Vac, 500mA |
| 입출력신호 | 무극성 ±24V(E/F2-BUS) |

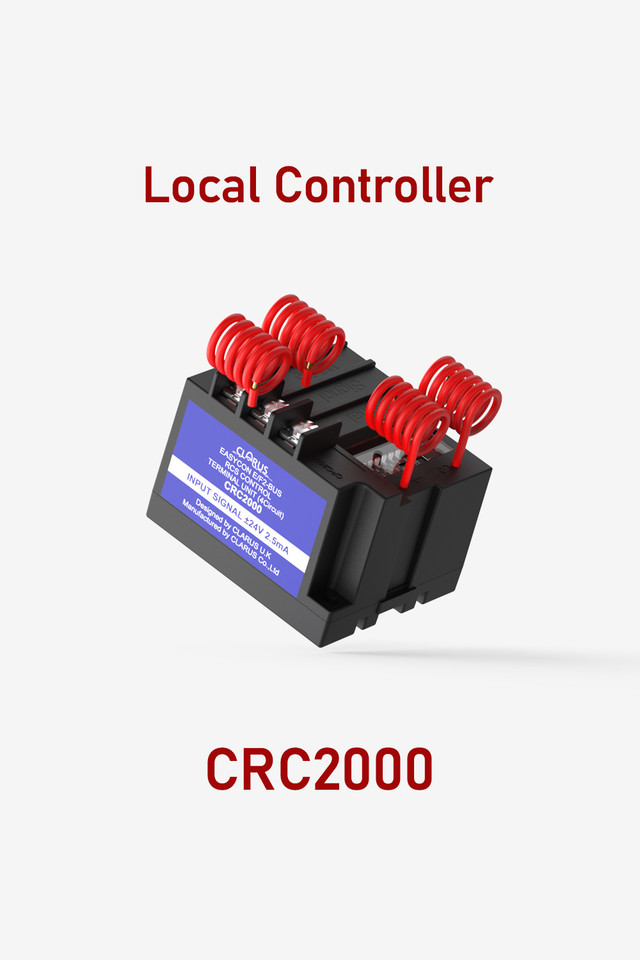

· CTU는 4개 어드레스의 릴레이를 제어하는 기기입니다.
· 프로그램 스위치와 접점 입력 혹은 PC제어로부터 신호를 받아 직접 연결된 릴레이의
ON/OFF를 제어합니다.
· DIP 스위치를 통해 연결된 릴레이에 고유의 어드레스를 부여합니다.
| 정격입력전압 | ±24Vac |
| 입력신호전압 | 무극성 ±24V(E/F2-BUS) |
| 신호소비전류 | 2.5mA |
| 출력제어포인트 | 4포인트 |
| 어드레스 설정 | DIP 스위치 |

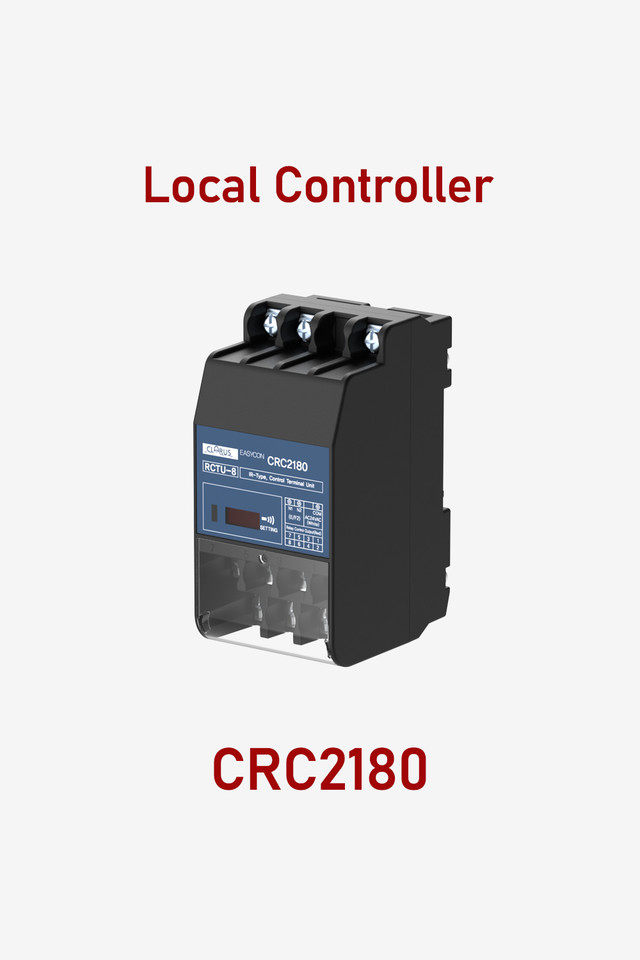

· Rack Type Control T/U(CRC2180, RCTU-8)는 8개의 ON/OFF 릴레이 제어 포인트에
어드레스를 부여하고 제어하는 장치로서 Controller나 프로그램 스위치로부터 신호를 받아
직접 연결된 릴레이를 ON/OFF 합니다.
· 설치의 편의성을 위해 Din-Rail 또는 전용거치대(CRC9000)에 탈부착이 가능합니다.
| 정격입력전압 | ±24Vac |
| 입력신호전압 | 무극성 ±24V(E/F2-BUS) |
| 신호소비전류 | 2mA |
| 출력제어포인트 | 8포인트 |
| 어드레스 설정 | 무선어드레스 설정기(CRC6400) |

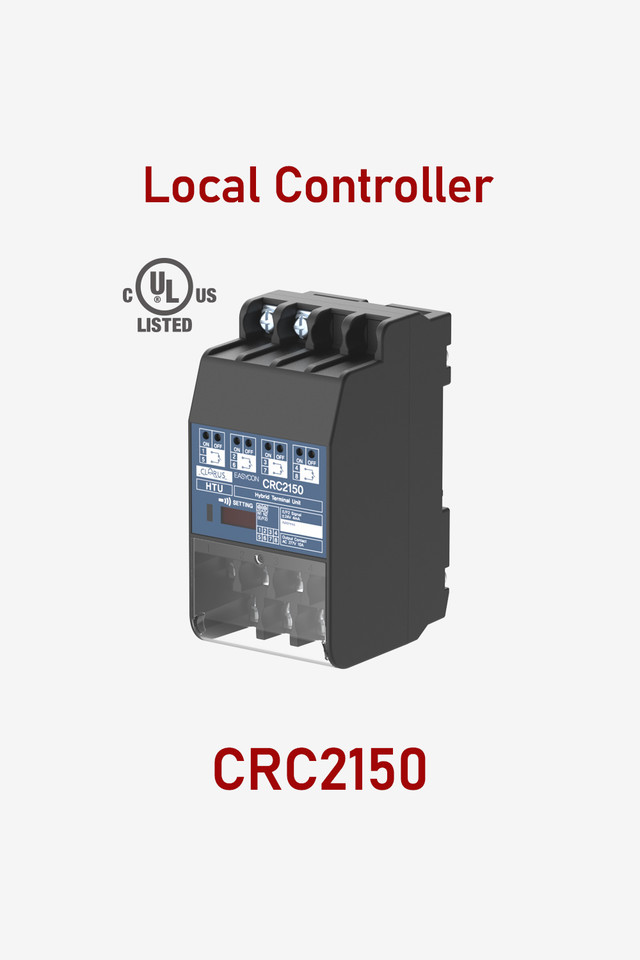

· 10A HYBRID T/U는 10A 릴레이 4회로를 내장하여 스위치와 접점 입력 혹은 PC제어로 부터
신호를 받아 전기부하의 ON/OFF를 제어합니다.
※ Inrush Current(돌입전류) 차단을 통한 접점 손상의 최소화로 제품의 수명을 연장합니다.
| 입력신호전압 | 무극성 ±24V(E/F2-BUS) |
| 신호소비전류 | 4mA |
| 정격출력(상용전압측) | 10A, 277Vac X 4회로 |
| 어드레스 설정 | 무선어드레스 설정기(CRC6400) |

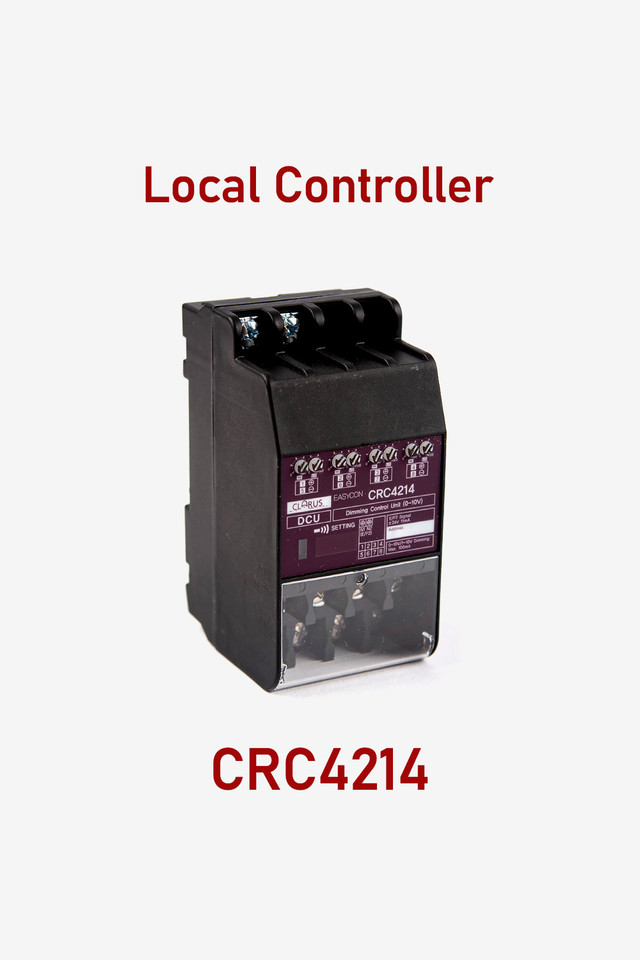

· DCU는 0-10VDC 디밍 표준의 조명용 안정기 및 LED컨버터형 등기구(조명)의 밝기를 제어
하는 4ch 디밍제어장치 입니다.
· 릴레이(CRC7000)와 연동하여 On/Off 제어를 사용하면 조명의 대기전력을 줄일 수 있습
니다.
· 각 디밍 채널에 대하여 에너지절감과 등기구 보수율을 높이기 위한 최대출력(High-Trim)
및 떨림, 플리커 방지를 위한 최저출력(Low-Trim) 조절이 가능합니다.
| 입력신호전압 | 무극성 ±24V(E/F2-BUS) |
| 신호소비전류 | 11mA |
| 출력 채널 | 4채널 |
| 출력 디밍 신호전압 | 0-10Vdc(Pulling Down Type) X 4CH |
| 0-10V 디밍 신호전류 | 최대 100mA(+, -) 2Wire, 채널 당 |
| 디밍 신호 배선거리 | 100m, 1.2mm² or AWG 16 이상 |
| 어드레스 설정 | 무선 어드레스 설정기(CRC6400) |

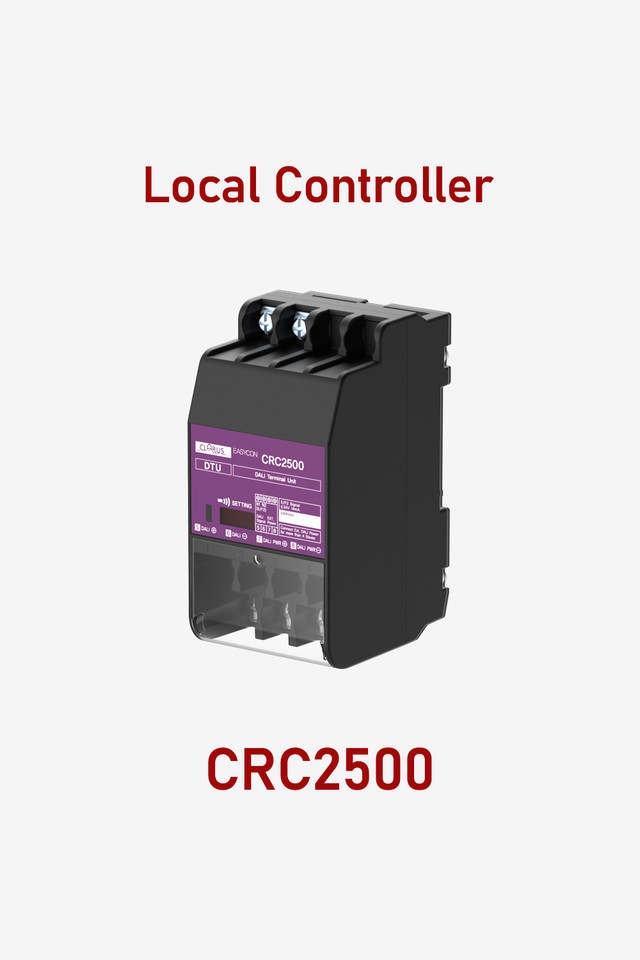

· DALI 프로토콜사용(IEC62386)
· DALI Device 64개 제어가능
· 0.1% ~ 100% 254단계 제어
· 개별 DALI 주소/Lamp 상태의 모니터링 가능
| E/F2-BUS 신호 | 무극성 ±24V, 35mA |
| DALI 신호 | 16V(±6.5V) |
| 무극성 배선 / 외장 DALI 파워 유극성 호환 | |
| 통신속도 | 1200bps |
| DALI 통신거리 | 300m, 1.5mm² or AWG 15 이상 (1.2V 전압차가 발생하기 전까지의 거리) |
| 어드레스 설정 | 무선 어드레스 설정기(CRC6400) |

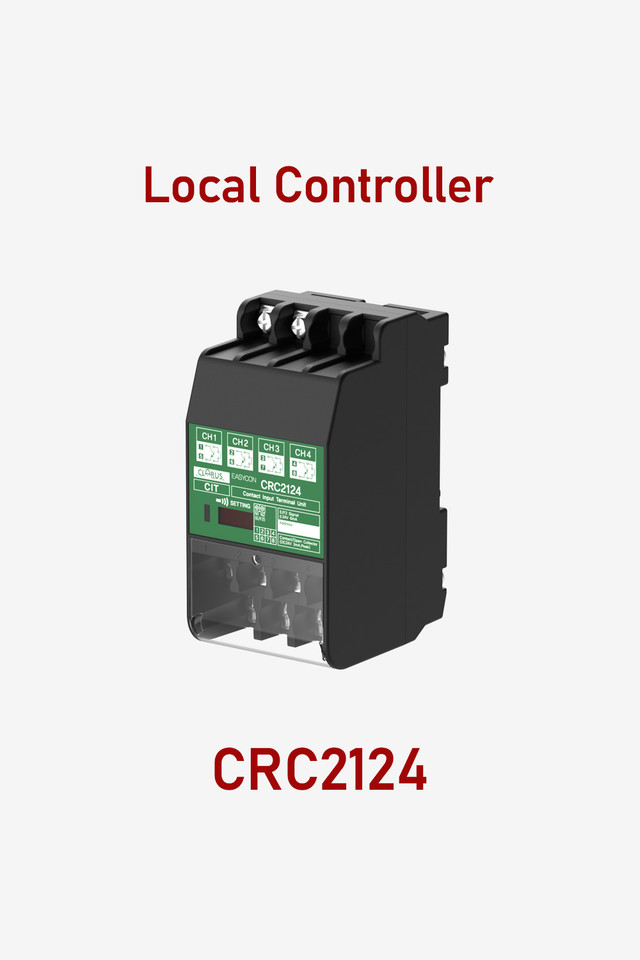

· CIT는 외부 장치로부터(최대4채널) 무전압 접점 신호를 받아 각 채널별 개별, 그룹, 씬,
디밍 어드레스를 제어합니다.
· 각 채널의 어드레스는 ASU(CRC6400)를 통해 설정이 가능 합니다.
· CH1 ~ CH4(4ch)
| 입력신호 | Dry Contact Input, Open Collector |
| 입력신호전압 | 무극성 ±24V(E/F2-BUS) |
| 신호소비전류 | 6mA |
| 입력 채널 | 4채널 |
| 어드레스 설정 | 무선 어드레스 설정기(CRC6400) |

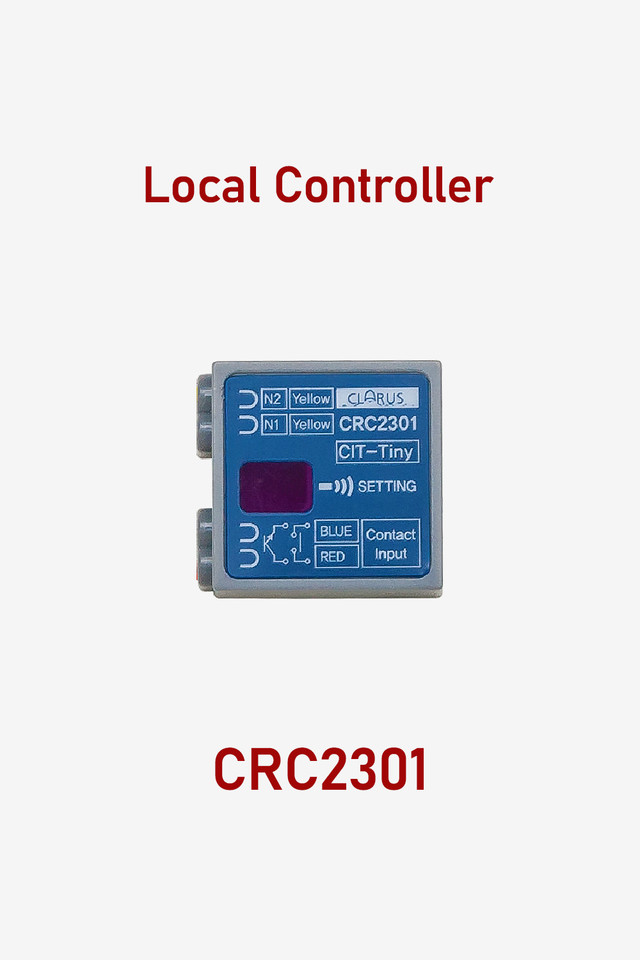

· CIT-Tiny는 외부 장치로부터 1채널의 무전압 접점 신호를 받아 개별, 그룹, 씬,
디밍 어드레스를 제어 합니다.
· 초소형화된 유니트로 임의의 장소에 설치할 수 있는 설치성이 매우 편리한디바이스입니다.
· 어드레스는 ASU(CRC6400)를 통해 설정이 가능 합니다.
| 입력신호 | Dry Contact Input, Open Collector |
| 입력신호전압 | 무극성 ±24V(E/F2-BUS) |
| 신호소비전류 | 3.5mA |
| 입력 채널 | 1채널 |
| 어드레스 설정 | 무선 어드레스 설정기(CRC6400) |

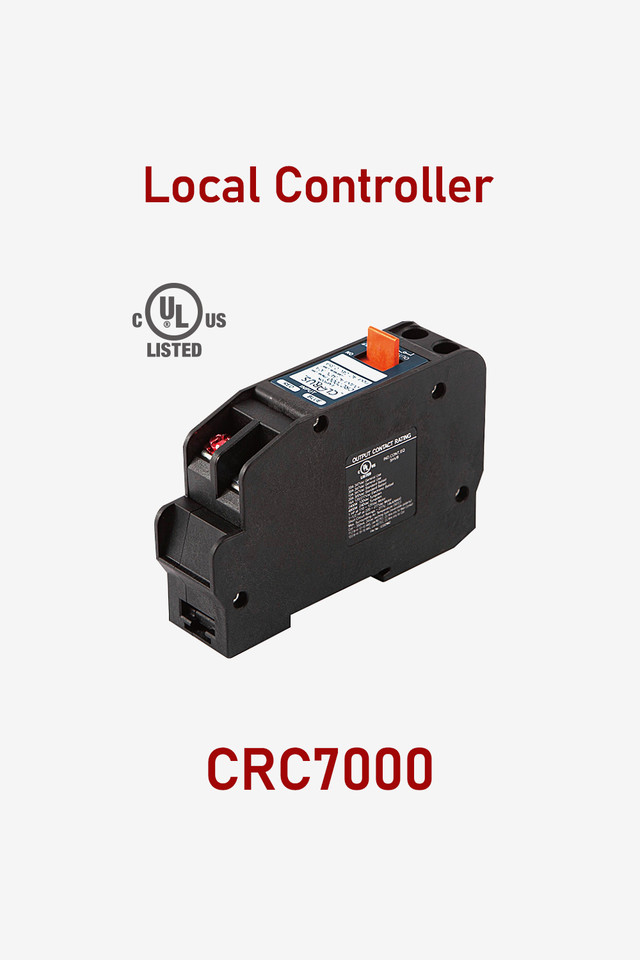

· 랫칭 타입의 릴레이로서, CTU(CRC2000)로 부터 제어신호를 받아 100~347Vac에 30A의 조명 또는 다른 전기부하의 ON/OFF를 제어합니다.
| 극수 | CRC7000-single-Pole |
| 정격입력전압(저전압측) | 전압 - ±24V |
| 전류 - 350mA | |
| 정격출력(상용전압측) | 30A, 347Vac(General Use) |
| 20A 300 Vac(자기식 안정기) | |
| 16A 120/277 Vac(전자식 안정기) | |
| Short Circuit Current Rating: 14,000A | |

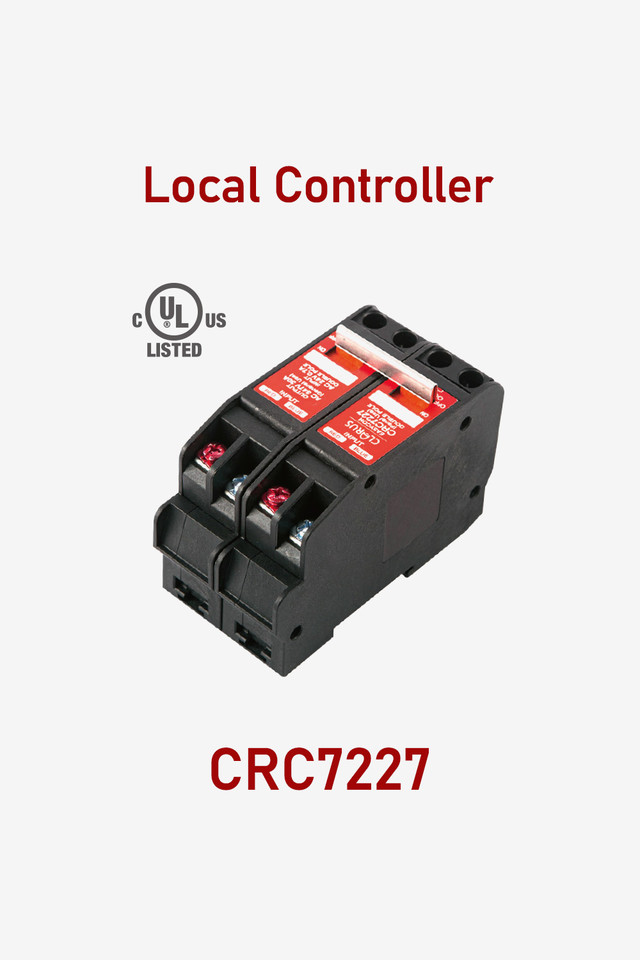

· 랫칭 타입의 릴레이로서, CTU(CRC2000)으로부터 제어신호를 받아 100~347Vac에
30A의 조명 또는 다른 전기부하의 L, N 단상 및 2극을 모두 ON/OFF 제어합니다.
| 극수 | CRC7227-Double-Pole |
| 정격입력전압(저전압측) | 전압 - ±24V |
| 전류 - 700mA | |
| 정격출력(상용전압측) | 30A, 347Vac(General Use) |
| 16A 120/277 Vac (Electronic Ballast) | |
| 1 HP at 110-125 Vac | |
| 1-1/2 HP at 220-277 Vac |

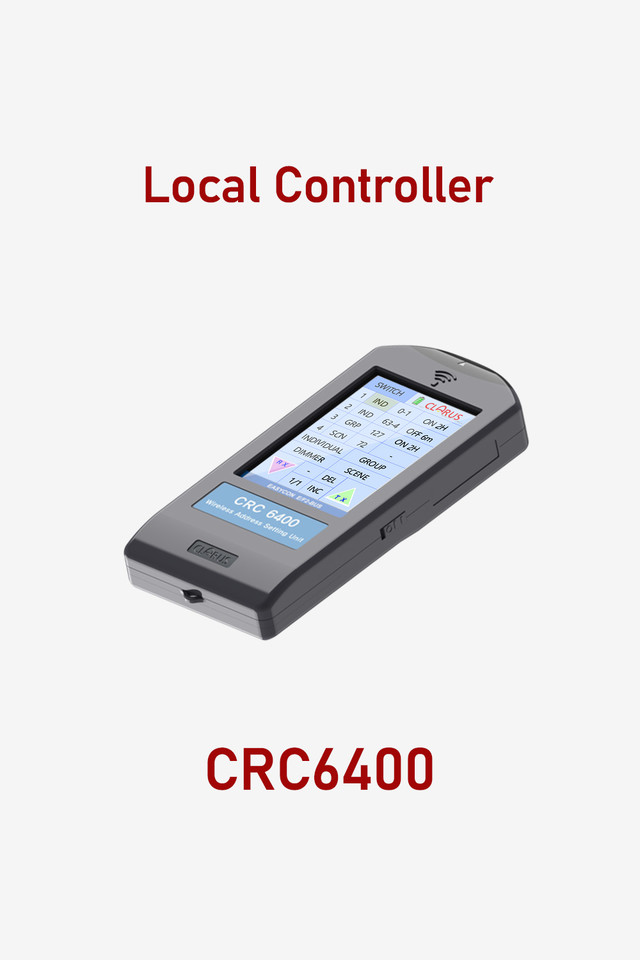

· E/F2-BUS 조명제어 접속장치들의 제어 주소와 기능설정 등을 적외선 무선통신을
이용하여 케이블의 연결이나 특정 소프트웨어의 사용없이 입력이 가능한 휴대용 단말기
입니다.
| 정격정원규격 | 3Vdc(AA Cell X 2) |
| 연속 10시간 이상 사용(알카라인 건전지 기준) |
