PROGRAM SWITCH

D-Type Program Switches

CRC306X 시리즈 프로그램 스위치는 제어 입력장치 입니다.
각각 1/2/4/8/ 개의 버튼, 스위치 기능을 제공 합니다.
개별, 그룹, SCENE 제어
스위치기능 버튼 수 ㅣ CRC3061 : 1 ㅣ CRC3062 : 2 ㅣ CRC3064 : 4 ㅣ CRC3068 : 8
E/F2-BUS, NFC Tag
설치된 공간의 환경 변화에 따라 유연하게 운영할 수 있도록 2종의 조명제어 주소를 입력하여 사용 가능하게 하는 ‘‘Alternate Function (ALT 기능)’ 기능을 지원합니다.
각 스위치 버튼은 NFC Tag가 가능한 Mobile 기기에 ‘E/F 2-Setting App’을 실행하여 스위치에 내장된 근접 무선통신으로 E/F 2-BUS 시스템 주소를 입력할 수 있습니다. (Mobile 환경 Android 버전 5.0(Lollipop) 이상, iOS 버전 14 이상)

PROGRAM SWITCH

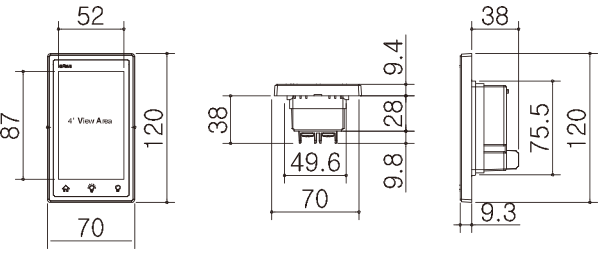

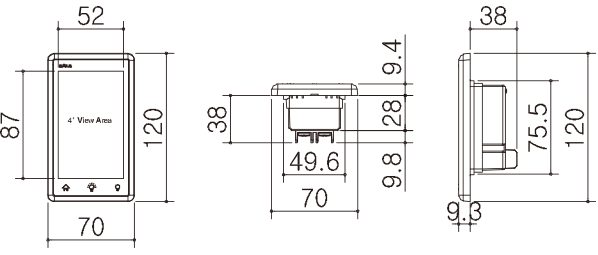

Touch LCD Switch(TLS4)

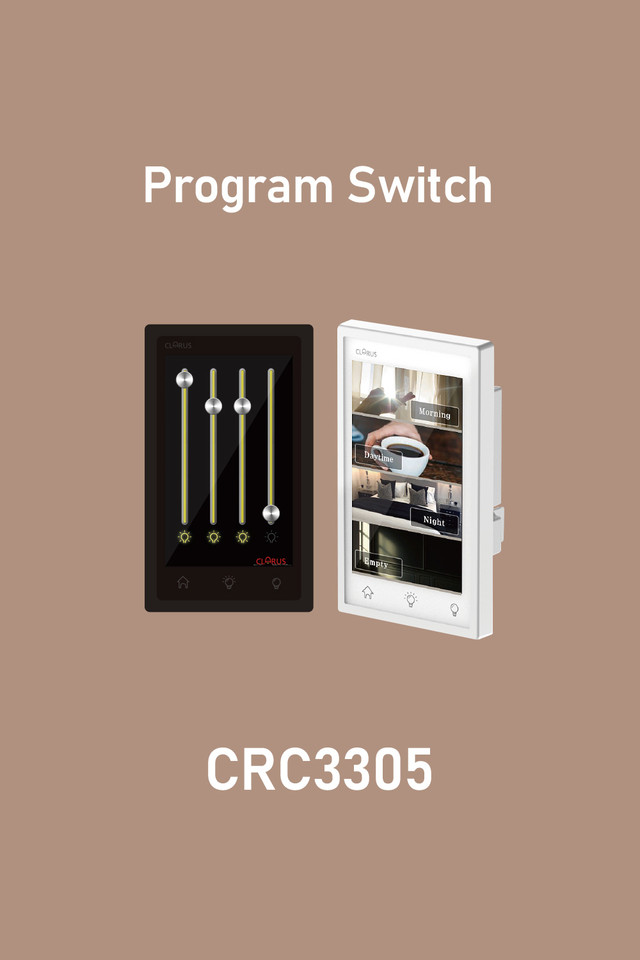

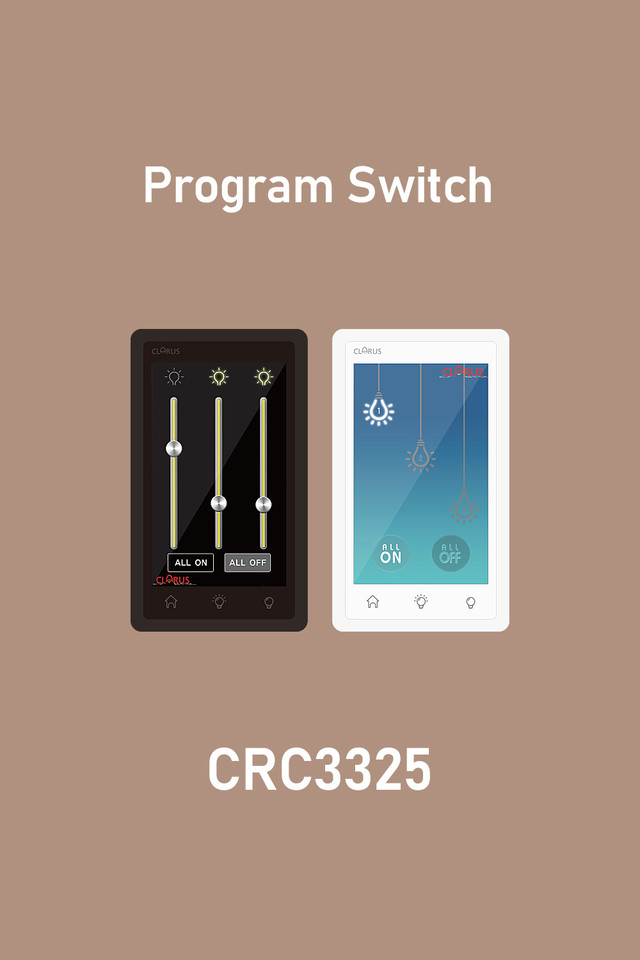

CRC3305, CRC3325 TLS4는 정전용량식 터치패드 LCD를 탑재한 스위치로, 화면상의 GUI 그래픽 버튼을 터치하여 조명 부하장치의 On/Off 제어 및 디밍(Up/Down, Slide) 제어입력 장치 입니다.
TLS-Editor 프로그램을 이용하여 사용자 맞춤형 배경과 각 제어버튼의 개별, 그룹, 씬, 디밍(Up/Down, Slide) 및 Hot key의 속성과 주소 값을 편집할 수 있습니다.
LCD 하단에 Hot Key를 지원하여 화면 켜짐 없이 개별, 그룹, 씬 제어가 가능하며, 일괄 점 소등 터치 버튼으로 활용 가능 합니다.

입력신호전압	무극성 ±24V(E/F2-BUS)
신호소비전류	10mA(Avg), 33mA(Peak)
Backup Memory	Onboard Memory
UI Programming	TLS4 Editor(Windows-based), Up to 16 pages, 21 buttons per page, 2 hot keys
UI Upload	Via C-Type USB Interface Memory(Fat32 Format), Max UI File Size for upload : 100Mbyte

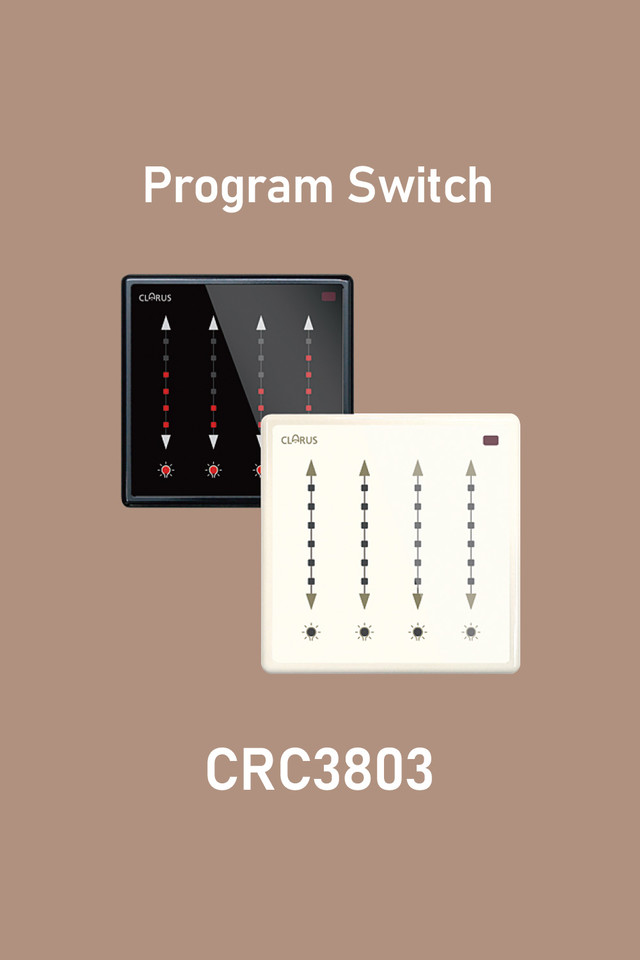

· CRC3803 핑거터치스위치(FTS)는 4채널 디밍과 4회로의 정전용량 방식 터치버튼을 가진 입력장치 입니다.

· 디밍레벨 Up/Down 버튼은 E/F2-BUS의 개별 혹은 그룹 어드레스로 설정된 디머의 제어를 설정할 수 있고 ON/OFF 버튼으로 개별, 그룹 제어를 설정할 수있습니다.

· CRC3803 핑거터치스위치는 1개의 스위치 박스에 설치됩니다.

입력신호전압	무극성 ±24V(E/F2-BUS)
신호소비전류	3.6mA(Avg)

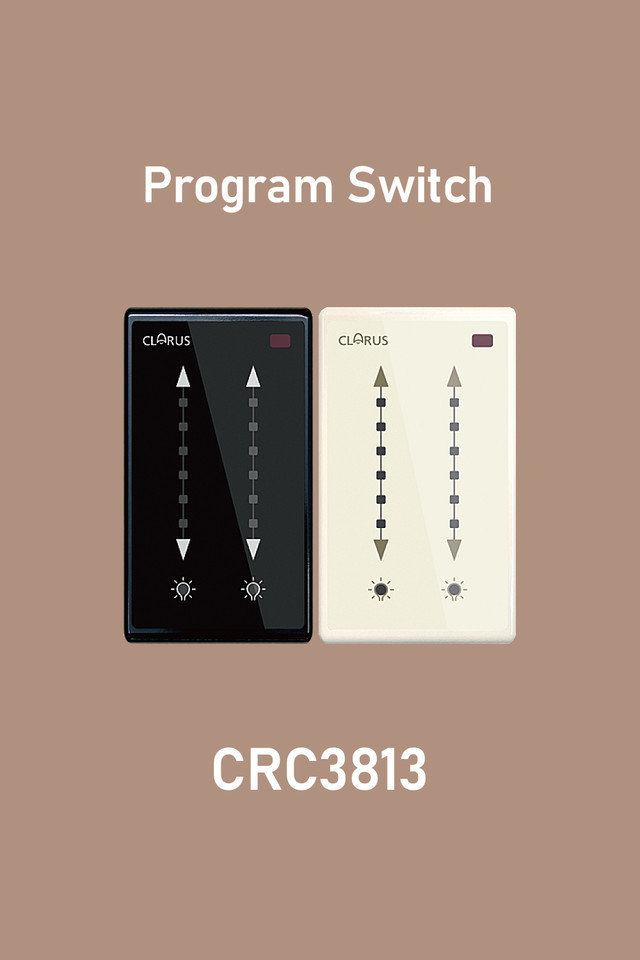

· CRC3813 핑거터치스위치(FTS)는 2채널 디밍과 2회로의 정전용량 방식 터치버튼을 가진 입력장치 입니다.

· 디밍레벨 Up/Down 버튼은 E/F2-BUS의 개별 혹은 그룹 어드레스로 설정된 디머의 제어를 설정할 수 있고 ON/OFF 버튼으로 개별, 그룹 제어를 설정할 수 있습니다.

· CRC3813 핑거터치스위치는 1개의 스위치 박스에 설치됩니다.

입력신호전압	무극성 ±24V(E/F2-BUS)
신호소비전류	3.1mA(Avg)
